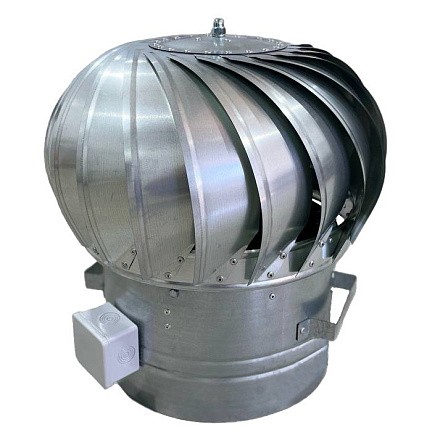

Ротационно-динамический дефлектор РДД
![](/upload/resize_cache/iblock/24e/448_448_1/i282zra7r0y9zm5u4aevsm1dsb5jw4af.jpeg)
![](/upload/resize_cache/iblock/24e/76_76_1/i282zra7r0y9zm5u4aevsm1dsb5jw4af.jpeg)
Устройство представляет собой ротационный дефлектор, оснащенный электродвигателем для передачи вращения вала активной головки и системой автоматического управления. Материал: оцинкованная сталь. Температура эксплуатации дефлектора от -40 °С до +50 °С.
Принцип работы ротационно-динамического дефлектора заключается в поддержании постоянного расхода воздуха в различные периоды времени года и при различных погодных условиях.
В дефлекторе установлен датчик частоты вращения. Датчик частоты вращения считывает обороты и передает информацию электронному блоку управления, который при недопустимой скорости вращения запускает электродвигатель. Двигатель разгоняет активную головку с ротационными лопастями до заданных оборотов и отключается, переходя в "режим ожидания".
Таким образом, устройство работает от силы ветра, но при штиле или в области ветровой тени, движение шапки обеспечивает двигатель, срабатывающий автоматически по импульсу датчика.
В комплект поставки, помимо дефлектора, входит электронный блок управления (ЭБУ). Крепление блока на DIN-рейку, напряжение питания 220 В/50 Гц. При объединении нескольких дефлекторов в одну сеть - блоки управления можно установить в шкафы управления (которые можно приобрести самостоятельно).
Преимущества:
- Обтекаемая форма лопастей способствует плавному скольжению шапки дефлектора и устранению случайных шумов;
- Технология No-volume обеспечивает максимально тихую работу двигателя, минимизирует создаваемые вибрации и снижает риск возникновения люфта ремня;
- Механический способ натяжения ремня дает равномерное натяжение и исключает риск деформации устройства из-за наклона штока;
- Более низкое энергопотребление — так как двигатель поддерживает заданное число оборотов, а не постоянный большой разгон;
- Ниже износ механических частей, благодаря плавному вращению;
- Дополнительные ручки на корпусе изделия для более простой установки/монтажа изделия;
- Оптимизированный вес конструкции за счет управления уже существующим подвижным элементом корпуса.
Устройство дефлектора
1 – Активная головка
2 – Электродвигатель
3 – Датчик частоты вращения
Габаритные размеры
Модель |
D, мм |
D1, мм |
b, мм |
h, мм |
РДД-300 |
300 |
440 |
100 |
370 |
РДД-315 |
315 |
440 |
100 |
370 |
РДД-355 |
355 |
440 |
100 |
370 |
РДД-400 |
400 |
500 |
200 |
450 |
РДД-500 |
500 |
600 |
200 |
430 |
РДД-600 |
600 |
800 |
250 |
600 |
РДД-680 |
680 |
800 |
250 |
600 |
РДД-800 |
800 |
950 |
250 |
660 |
Технические характеристики
Модель |
Мощность двигателя, Вт |
Напряжение, В |
Среднесуточное потребление, кВт |
Производительность, м³/ч |
Уровень шума, дБа |
Давление, Па |
Масса, кг |
РДД-300 |
18 |
220 |
0.84 |
200-400 |
до 50 |
2,4 |
6 |
РДД-315 |
18 |
220 |
0.84 |
270-500 |
до 50 |
2,8 |
6 |
РДД-355 |
18 |
220 |
0.84 |
270-600 |
до 50 |
3,8 |
6 |
РДД-400 |
25 |
220 |
1.08 |
300-800 |
до 50 |
5,1 |
8 |
РДД-500 |
25 |
220 |
1.08 |
450-1000 |
до 50 |
7 |
8 |
РДД-600 |
34 |
220 |
1,32 |
600-1250 |
до 50 |
8,4 |
12 |
РДД-680 |
34 |
220 |
1,32 |
700-1450 |
до 50 |
9,2 |
12 |
РДД-800 |
34 |
220 |
1,32 |
800-1850 |
до 50 |
11,7 |
14 |
Не представленные в наличии модели доступны к поставке под заказ
