Стакан монтажный СМ-О-R.4.3-590-03

Для облегчения монтажа крышных вентиляторов на любом типе кровли применяют специальную конструкцию утепленного стакана монтажного. Стаканы монтажные используются для предотвращения неконтролируемого оттока тепла и образования конденсата.

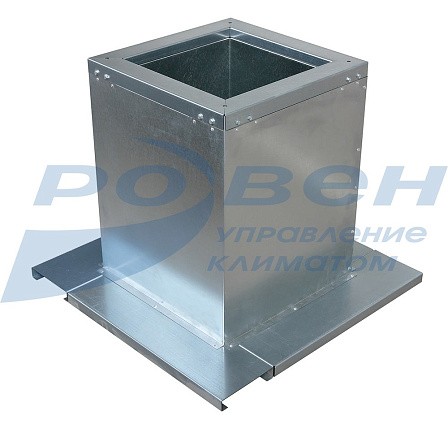

Стакан монтажный представляет собой сборную конструкцию, состоящую из оцинкованной рамы, внутри которой расположены воздуховод квадратного сечения. Боковые стороны рамы закрыты панелями, а между ними и воздуховодом находится термошумоизоляционный материал. Снаружи рамы по контуру выполнены опоры для установки системы на несущую часть кровли.
В конструкции стаканов для вентиляторов ВОП предусмотрен переходной фланец.
При монтаже оборудования в местах примыкания к кровле необходимо обеспечить гидроизоляцию.

Стакан монтажный для вентилятора ВОП изготовлен в общепромышленном исполнении - корпус из оцинкованной стали (О).

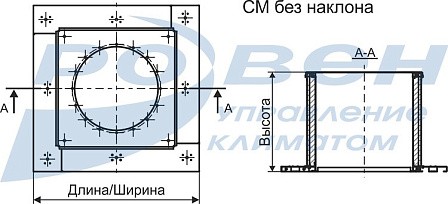

Компоновка стакана монтажного 03 - с обратным клапаном на приток, предназначена для установки крышного вентилятора на кровле без уклона.
