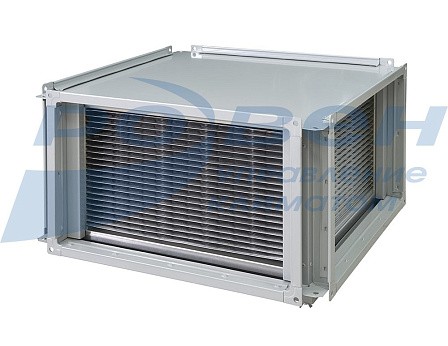

Рекуператор RVP-RPX 40-20

Код: РВЗ01128122
Товар в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
Вес (кг)
45.411
Отказное письмо открыть документ
53 804,28 ₽
Описание товара
Характеристики
Описание товара

Пластинчатые рекуператоры служат для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях. Температура эксплуатации -30...+40 °С.

Поверхность теплообмена пластинчатых рекуператоров представляет собой наборку специально спрофилированных алюминиевых пластин толщиной 0,2 мм.

Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами для установки их в системах вентиляции и кондиционирования воздуха. В холодный период года на пластинах рекуператора может образовываться некоторое количество конденсата, которое отводится через специальные штуцеры и гидрозатворы.

Съемная крышка рекуператора конструктивно имеет наиболее низкую точку, предусмотренную для выпуска конденсата. Прилагающийся в комплекте штуцер для слива конденсата необходимо разместить в данной точке (после монтажа рекуператора), просверлив отверстие под его установку.

Характеристики товара

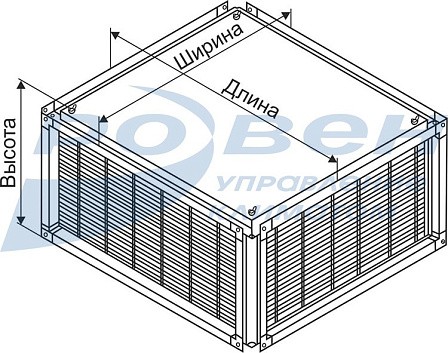

Габаритные и присоединительные размеры (мм)


Рекуператор чертеж.jpg

Модель

Размеры, мм

Масса, кг

L

H

L1

H1

L2

H2

L3

ØD

RVP-RPX 40-20

400

200

422

222

536

270

500

9

20,3


Варианты размещения рекуператора в канале в соответствии с ориентировкой колен

Варианты размещения.jpg

Эффективность пластинчатых рекуператоров в зависимости от скорости потока воздуха

Эффективность рекуператоров.jpg

Аэродинамические характеристики рекуператоров во фронтальном сечении (LxH)

I - RVP-RPX 40-20, RVP-RPX 50-25, RVP-RPX 50-30, RVP-RPX 60-30.jpg

Рекуператор 40-20.jpg
