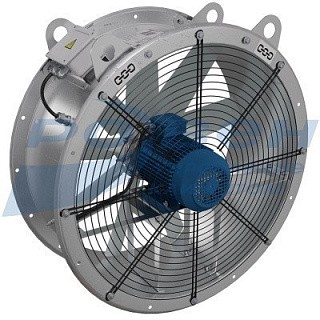

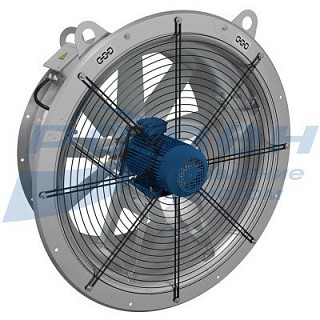

Вентиляторы осевые напорные РОСА-500
Вентиляторы осевые напорные РОСА-500

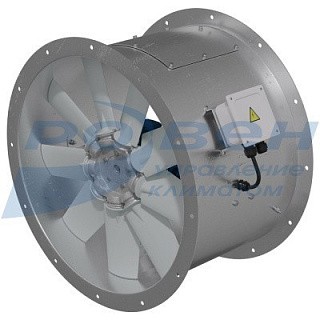

Вентиляторы осевые РОСА-300
Вентиляторы осевые РОСА-300

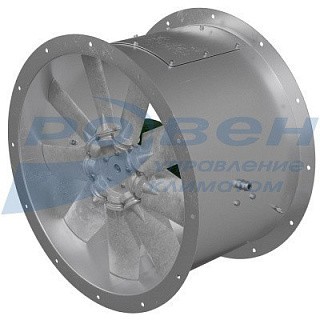

Вентиляторы осевые РОСА-Ex
Вентиляторы осевые РОСА-Ex

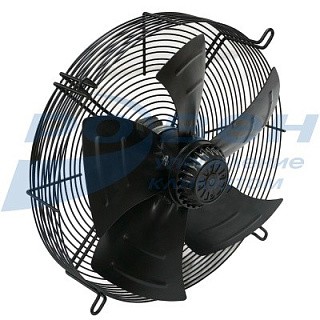

Вентиляторы осевые YWF с защитной решеткой
Вентиляторы осевые YWF с защитной решеткой

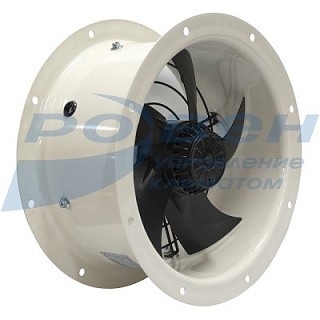

Вентиляторы осевые YWF с фланцами
Вентиляторы осевые YWF с фланцами

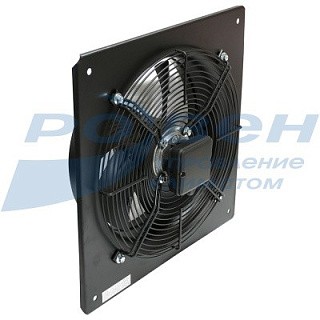

Вентиляторы осевые YWF с настенной панелью
Вентиляторы осевые YWF с настенной панелью

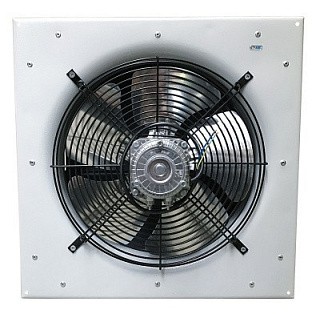

 Вентиляторы осевые оконные ВО-220В
Вентиляторы осевые оконные ВО-220В

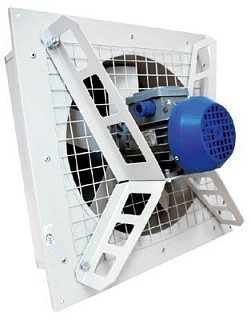

Вентиляторы осевые оконные ВО-380В
Вентиляторы осевые оконные ВО-380В

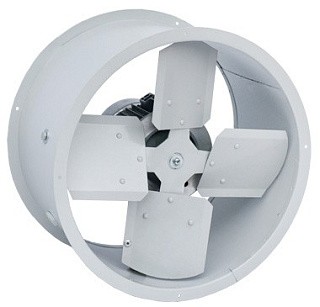

Вентиляторы осевые реверсивные ОВР
Вентиляторы осевые реверсивные ОВР

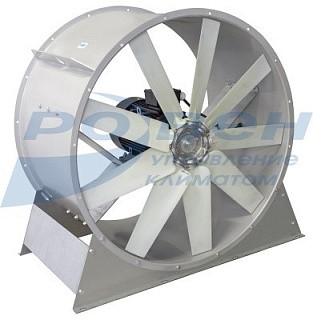

Вентиляторы осевые ВО
Вентиляторы осевые ВО

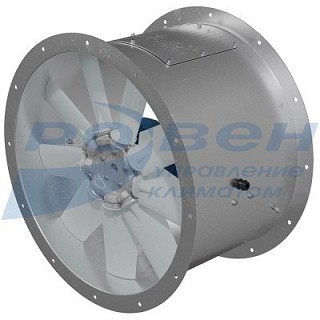

Вентиляторы осевые ВО-06-300
Вентиляторы осевые ВО-06-300

Общие сведения

В разделе осевые вентиляторы систем общеобменной вентиляции приведены осевые промышленные вентиляторы РОСА-300 и ВО производства ГК РОВЕН.
Серия РОСА включает типоразмеры до номера 12,5 (ряд Ra10 по ГОСТ 10616-2015). Для решения широкого спектра задач общеобменной вентиляции, в серии представлены аэродинамические схемы отличающихся по расходу и давлению.

Вентиляторы РОСА обладают рядом преимуществ:

  • компактностью – при разработке конструкции вентиляторов использованы принципы максимальной энергоемкости изделия; проведенные прочностные и аэродинамические исследования позволили создать конструкцию с минимальным аэродинамическим сопротивлением;
  • высокой технологичностью – при изготовлении используются станки с ЧПУ, производственные процессы при подготовке элементов изделия основаны на принципах автоматизации и минимального участия человека;
  • высокой экономичностью при эксплуатации – технические характеристики вентиляторов, представленных в рядах РОСА-300 можно охарактеризовать максимальной нагруженностью электродвигателя, при комплектации вентиляторов учтены особенности «вентиляторной схемы»;
  • значительной эффективностью – при разработке учтены принципы высокой обтекаемости элементов проточной части, что позволило увеличить диапазон рабочих режимов вентиляторов группы РОСА без повышения энергопотребления.

Вентиляторы ВО выпускаются в общепромышленном исполнении.

Вентиляторы ВО обладают рядом преимуществ:

  • Широкий диапазон аэродинамических характеристик: расход воздуха до 150 000 м3/ч, давление до 2300 Па
  • Оптимизированный модельный ряд по R20 от № 4,0 до 12,5 согласно ГОСТ 10616-2015
  • Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
  • Лопатки рабочего колеса выполнены из композитных материалов
  • Минимальный радиальный зазор между рабочим колесом и корпусом вентилятора
  • Конструкция рабочего колеса обеспечивает низкую массу и пониженную шумовую характеристику
  • Возможность регулировки производительности путем изменения угла установки лопаток

Разработка систем общеобменной вентиляции на основе осевых вентиляторов группы РОСА позволит получить ряд выгодных по стоимости и энергетически эффективных проектных решений.

Продукция ГК РОВЕН соответствует действующей нормативной и регламентирующей документации, в частности:

ТР ТС 004/2011

«О безопасности низковольтного оборудования»

ТР ТС 010/2011

«О безопасности машин и оборудования»

ГОСТ 11442-2020

«ВЕНТИЛЯТОРЫ ОСЕВЫЕ ОБЩЕГО НАЗНАЧЕНИЯ. Общие технические условия»

ГОСТ 10921-2017

«ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ И ОСЕВЫЕ. Методы аэродинамических испытаний»

ТУ 28.25.20-034-80381186-2021

«Вентиляторы осевые серии РОСА»

Осевые вентиляторы РОСА прошли полный объем аэродинамических и прочностных испытаний на соответствие ГОСТам и техническим регламентам Таможенного Союза ТР ТС 004/2011 и ТР ТС 010/2011. Испытания вентиляторов РОСА проводятся квалифицированными специалистами с использованием современных высокоточных измерительных приборов, проходящих периодическую поверку в учреждениях стандартизации и сертификации.
Осевые вентиляторы серии РОСА-300 изготавливают для эксплуатации в условиях умеренного климата (У) первой и второй категории размещения. Максимальная температура перемещаемого воздуха и других газовых смесей от -40 ºС до +40ºС.
Вентиляторы осевые серии ВО предназначены для перемещения невзрывоопасных газовых сред с температурой от -40 до +40ºС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90.

Для реализации широкого спектра задач модели РОСА представлены следующими исполнениями корпусов (см. таблицу).

Тип корпуса

Наименование - назначение

Аэродинамические свойства

РОСА корпус 10.jpg

10

Цилиндрический – рекомендован для использования в системе воздуховодов при компоновке типа D по ГОСТ 34002-2016

Соответствуют техническим характеристикам, приведенным на графиках моделей

РОСА корпус 20.jpg

20

Цилиндрический с входным коллектором - рекомендован для использования в системе воздуховодов при компоновке типа B по ГОСТ 34002-2016

Улучшает аэродинамические характеристики вентилятора, за счет снижения потерь на входе воздушного потока в вентилятор

РОСА корпус 30.jpg

30

Цилиндрический с коллектором и диффузором - рекомендован для использования в системе воздуховодов при всех типах компоновки по ГОСТ 34002-2016 (А, В, С, D, E)

Улучшает аэродинамические характеристики, за счет увеличения величины статического давления и снижения скорости потока в системе воздуховодов

РОСА корпус 60.jpg

60

«Стеновая панель» - рекомендован для использования при компоновке типа А по ГОСТ 34002-2016

Соответствуют техническим характеристикам, приведенным на графиках моделей

Для удобства проведения работ по установке и подключению вентилятора РОСА-300 предусмотрены дополнительные элементы. Использование гибких вставок (ВГК) позволяет снизить нагрузки на воздуховоды. Снижение динамических нагрузок на фундамент и уменьшение вибрационных нагрузок от вентилятора осуществляется за счет использования виброизоляторов типа ЕС. При «жестком» соединении РОСА с воздуховодами предложены ряды переходных элементов в виде круглых ответных фланцев, а также для снижения аэродинамических потерь воздушного потока на входе предусмотрен входной коллектор ВКО.
Защита вентилятора от попадания посторонних предметов в приточную часть реализована применением защитных решеток круглого и плоского типа. Решетки разработаны из условия низкого коэффициента аэродинамических потерь.

Назначение адаптивного элемента

Влияние на аэродинамические свойства вентилятора

РОСА адаптивный элемент переходник1.jpg

Переходник предназначен для «жесткого» соединения входного отверстия вентилятора с вентиляционной сетью. Имеет 2 вида соединения: фланец-фланец (Ф/Ф) и фланец-ниппель (Ф/Н).

Не меняет аэродинамических свойств вентилятора

РОСА адаптивный элемент ВГ.jpg

Вставка гибкая круглая предназначена для гибкого соединения входного отверстия вентилятора и трубопровода вентиляционной сети; обеспечивает герметичное надежное соединение вентилятора с вентиляционной системой со стороны всасывания

Может ухудшить аэродинамические свойства при несоблюдении правил установки

РОСА адаптивный элемент МОП.jpg

Монтажная опора МОП, применяется для корпусов типа 10, 20, 30. Обеспечивает установку вентилятора на фундаменте.

Не меняет аэродинамических свойств вентилятора

РОСА адаптивный элемент сетка.jpg

Решетка защитная круглая, устанавливается на всасывающем (нагнетающем) отверстии вентилятора, служит для защиты вентилятора от попадания посторонних предметов, обеспечивает безопасную эксплуатацию на уровне IP10

Не меняет аэродинамических свойств вентилятора

РОСА адаптивный элемент ВКО.jpg

Входной коллектор для осевого вентилятора ВКО-РОСА, предназначен для соединения воздуховода большего диаметра с вентилятором, также обеспечивает «безударный» вход воздушного потока в вентилятор.

Может использоваться при установке защитного козырька

Улучшает аэродинамические свойства, за счет снижения аэродинамических потерь

РОСА адаптивный элемент виброиолятор.jpg

Набор виброизоляторов, устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент

Не меняет аэродинамических свойств вентилятора

При осуществлении подбора элементов адаптирующих вентиляторы моделей РОСА в сети рекомендуется воспользоваться таблицами совместимости дополнительной комплектации.

Для корпуса типа 10:

№ вентилятора

Переходник

Вставка гибкая круглая

Решетка защитная*

Входной коллектор осевой

Монтажная опора

4,0

Переходник РОСА-4,0

ВГК-РОСА-4,0

РЗК-РОСА-4,0

ВКО-РОСА-4,0

МОП-10-4,0

4,5

Переходник РОСА-4,5

ВГК-РОСА-4,5

РЗК-РОСА-4,5

ВКО-РОСА-4,5

МОП-10-4,5

5,0

Переходник РОСА-5,0

ВГК-РОСА-5,0

РЗК-РОСА-5,0

ВКО-РОСА-5,0

МОП-10-5,0

5,6

Переходник РОСА-5,6

ВГК-РОСА-5,6

РЗК-РОСА-5,6

ВКО-РОСА-5,6

МОП-10-5,6

6,3

Переходник РОСА-6,3

ВГК-РОСА-6,3

РЗК-РОСА-6,3

ВКО-РОСА-6,3

МОП-10-6,3

7,1

Переходник РОСА-7,1

ВГК-РОСА-7,1

РЗК-РОСА-7,1

ВКО-РОСА-7,1

МОП-10-7,1

8,0

Переходник РОСА-8,0

ВГК-РОСА-8,0

РЗК-РОСА-8,0

ВКО-РОСА-8,0

МОП-10-8,0

9,0

Переходник РОСА-9,0

ВГК-РОСА-9,0

РЗК-РОСА-9,0

ВКО-РОСА-9,0

МОП-10-9,0

10,0

Переходник РОСА-10,0

ВГК-РОСА-10,0

РЗК-РОСА-10,0

ВКО-РОСА-10,0

МОП-10-10,0

11,2

Переходник РОСА-11,2

ВГК-РОСА-11,2

РЗК-РОСА-11,2

ВКО-РОСА-11,2

МОП-10-11,2

12,5

Переходник РОСА-12,5

ВГК-РОСА-12,5

РЗК-РОСА-12,5

ВКО-РОСА-12,5

МОП-10-12,5

* Решетка РЗК может быть изготовлена 2 видов: РЗК-К, РЗК-П (подробнее смотреть в разделе «дополнительная комплектация для вентиляторов осевых»).

Для корпуса типа 20:

№ вент.

Вход вентилятора

Выход вентилятора

Корпус

Переходник

Вставка гибкая круглая

Решетка защитная*

Переходник

Вставка гибкая круглая

Решетка защитная*

Монтажная опора

4,0

Переходник РОСА-5,0

ВГК-РОСА-5,0

РЗК-РОСА-5,0

Переходник РОСА-4,0

ВГК-РОСА-4,0

РЗК-РОСА-4,0

МОП-20-4,0

4,5

Переходник РОСА-5,6

ВГК-РОСА-5,6

РЗК-РОСА-5,6

Переходник РОСА-4,5

ВГК-РОСА-4,5

РЗК-РОСА-4,5

МОП-20-4,5

5,0

Переходник РОСА-6,3

ВГК-РОСА-6,3

РЗК-РОСА-6,3

Переходник РОСА-5,0

ВГК-РОСА-5,0

РЗК-РОСА-5,0

МОП-20-5,0

5,6

Переходник РОСА-7,1

ВГК-РОСА-7,1

РЗК-РОСА-7,1

Переходник РОСА-5,6

ВГК-РОСА-5,6

РЗК-РОСА-5,6

МОП-20-5,6

6,3

Переходник РОСА-8,0

ВГК-РОСА-8,0

РЗК-РОСА-8,0

Переходник РОСА-6,3

ВГК-РОСА-6,3

РЗК-РОСА-6,3

МОП-20-6,3

7,1

Переходник РОСА-9,0

ВГК-РОСА-9,0

РЗК-РОСА-9,0

Переходник РОСА-7,1

ВГК-РОСА-7,1

РЗК-РОСА-7,1

МОП-20-7,1

8,0

Переходник РОСА-10,0

ВГК-РОСА-10,0

РЗК-РОСА-10,0

Переходник РОСА-8,0

ВГК-РОСА-8,0

РЗК-РОСА-8,0

МОП-20-8,0

9,0

Переходник РОСА-11,2

ВГК-РОСА-11,2

РЗК-РОСА-11,2

Переходник РОСА-9,0

ВГК-РОСА-9,0

РЗК-РОСА-9,0

МОП-20-9,0

10,0

Переходник РОСА-12,5

ВГК-РОСА-12,5

РЗК-РОСА-12,5

Переходник РОСА-10,0

ВГК-РОСА-10,0

РЗК-РОСА-10,0

МОП-20-10,0

11,2

Переходник РОСА-14,0

ВГК-РОСА-14,0

РЗК-РОСА-14,0

Переходник РОСА-11,2

ВГК-РОСА-11,2

РЗК-РОСА-11,2

МОП-20-11,2

12,5

Переходник РОСА-16,0

ВГК-РОСА-16,0

РЗК-РОСА-16,0

Переходник РОСА-12,5

ВГК-РОСА-12,5

РЗК-РОСА-12,5

МОП-20-12,5

* Решетка РЗК может быть изготовлена 2 видов: РЗК-К, РЗК-П (подробнее смотреть в разделе «дополнительная комплектация для вентиляторов осевых»).

Для корпуса типа 30:

№ вентилятора

Переходник

Вставка гибкая круглая

Решетка защитная*

Монтажная опора

4,0

Переходник РОСА-5,0

ВГК-РОСА-5,0

РЗК-РОСА-5,0

МОП-30-4,0

4,5

Переходник РОСА-5,6

ВГК-РОСА-5,6

РЗК-РОСА-5,6

МОП-30-4,5

5,0

Переходник РОСА-6,3

ВГК-РОСА-6,3

РЗК-РОСА-6,3

МОП-30-5,0

5,6

Переходник РОСА-7,1

ВГК-РОСА-7,1

РЗК-РОСА-7,1

МОП-30-5,6

6,3

Переходник РОСА-8,0

ВГК-РОСА-8,0

РЗК-РОСА-8,0

МОП-30-6,3

7,1

Переходник РОСА-9,0

ВГК-РОСА-9,0

РЗК-РОСА-9,0

МОП-30-7,1

8,0

Переходник РОСА-10,0

ВГК-РОСА-10,0

РЗК-РОСА-10,0

МОП-30-8,0

9,0

Переходник РОСА-11,2

ВГК-РОСА-11,2

РЗК-РОСА-11,2

МОП-30-9,0

10,0

Переходник РОСА-12,5

ВГК-РОСА-12,5

РЗК-РОСА-12,5

МОП-30-10,0

11,2

Переходник РОСА-14,0

ВГК-РОСА-14,0

РЗК-РОСА-14,0

МОП-30-11,2

12,5

Переходник РОСА-16,0

ВГК-РОСА-16,0

РЗК-РОСА-16,0

МОП-30-12,5

* Решетка РЗК может быть изготовлена 2 видов: РЗК-К, РЗК-П (подробнее смотреть в разделе «дополнительная комплектация для вентиляторов осевых»).

Рекомендации к установке вентиляторов РОСА-300 и ВО в сети

Аэродинамические характеристики вентиляторов, приведенные в каталоге, получены при испытаниях образцов на стенде типа А со свободным входом и выходом. Эти характеристики могут быть использованы при проектировании вентиляционной сети, если:

  • вентилятор правильно установлен в этой сети;
  • соблюдается условие равномерного входа потока в вентилятор и отсутствует перекрытие его выходного сечения.

Если эти требования к установке вентилятора нарушены, то необходимо пользоваться его сниженными характеристиками, которые можно получить с использованием рекомендаций, представленных в специальной литературе. Из-за ошибок при установке оборудования в сеть, снижение создаваемого вентилятором давления может достигать 10-30% и более.

Ниже даны рекомендации для наиболее распространенных вариантов установки вентиляторов в различных системах.
Пуск и подключение вентиляторов производить только с помощью пускозащитной аппаратуры.

ВОЗДУХОВОДЫ

РЕКОМЕНДУЕТСЯ
При установке вентилятора в вентиляционной сети перед входом в вентилятор и за ним обеспечивать наличие прямолинейных воздуховодов достаточной длины (минимум 2 диаметра на входе в вентилятор и минимум 4 диаметра на выходе из него) с площадью поперечных сечений, равной соответственно площади входного и выходного сечения вентилятора. Уменьшение длины примыкающих к вентилятору прямых участков приводит к снижению создаваемого вентилятором давления. Наличие гибких вставок перед и за вентилятором снижает вибрацию и шум.

ПОВОРОТНЫЕ УЧАСТКИ

РЕКОМЕНДУЕТСЯ
При необходимости установки поворотных участков сети непосредственно вблизи вентилятора использовать составное колено или поворотный участок с большим радиусом закругления, или поворотный участок с расположенной в нем системой лопаток.
НЕ РЕКОМЕНДУЕТСЯ
Использовать простое колено непосредственно перед и за вентилятором. Установка такого поворотного участка приводит к значительному снижению производительности вентилятора и увеличению создаваемого шума.

РАБОТА НА НАГНЕТАНИЕ

РЕКОМЕНДУЕТСЯ
При расположении сети на стороне нагнетания вентилятора и свободном входе перед вентилятором устанавливать решетку защитную.
НЕ РЕКОМЕНДУЕТСЯ
Оставлять фланец при свободном входе потока в вентилятор.

РАБОТА НА ВСАСЫВАНИЕ

РЕКОМЕНДУЕТСЯ
При расположении сети на стороне всасывания и свободном выходном сечении на выходе из вентилятора устанавливать решетку либо козырек.
НЕ РЕКОМЕНДУЕТСЯ
Располагать на выходе из вентилятора конфузор, который увеличивает осевую составляющую скорости, закрутку потока, а также неиспользуемое динамическое давление.

ПЕРЕХОДНИКИ

РЕКОМЕНДУЕТСЯ
Если площадь сечения воздуховода перед вентилятором больше или меньше площади входного сечения вентилятора, устанавливать между воздуховодом и вентилятором переходники в виде диффузора или конфузора.
НЕ РЕКОМЕНДУЕТСЯ
Располагать непосредственно перед входом в вентилятор воздуховод меньшего сечения, чем сечение входа в вентилятор. При этом нарушается нормальная работа вентилятора: снижается производительность и давление.

РАСПОЛОЖЕНИЕ В ПОМЕЩЕНИИ

РЕКОМЕНДУЕТСЯ
Для нормальной работы вентилятора в стесненном помещении соблюдать указанные минимально допустимые расстояния от входного и выходного сечений вентилятора до близко расположенных стен помещения, преград и крупногабаритного оборудования.

Рекомендуемые схемы установки вентиляторов осевых

Установка осевого вентилятора на виброизоляторах с использованием гибких вставок для соединения с трубопроводами

Осевые вент - установка 1.jpg

Установка осевого вентилятора с использованием переходников для соединения с воздуховодами

Осевые вент - установка 2.jpg

Установка осевого вентилятора с использованием защитной решетки на входе и клапана обратного на выходе

Осевые вент - установка 3.jpg

Обозначение

Осевые вент - обозначение вент.jpg

Вентилятор осевой

Осевые вент - обозначение ВГК.jpg

ВГК - вставка гибкая круглая

Осевые вент - обозначение МОП.jpg

МОП - монтажная опора

Осевые вент - обозначение виброизоляторы.jpg

Комплект виброизоляторов

Осевые вент - обозначение сетка.jpg

РЗК - решетка защитная круглая

Осевые вентиляторы отличаются экономичным расходом электроэнергии и высокой производительности. Самый распространенный способ применения - для дымоудаления, удаления отработанного воздуха и различных газов.

В каталоге нашего интернет-магазина представлен ассортимент осевых вентиляторов для специалистов, которые занимаются системами вентиляции промышленных, производственных, торговых и других объектов.

Почему именно мы?

  • ГК РОВЕН производитель вентиляционного оборудования;
  • Склады по всей России, практически весь ассортимент в наличии;
  • 44 филиала по России и Беларуси;
  • мы 22 года на рынке;

Заказать осевые вентиляторы для систем вентиляции от производителя, Вы можете в нашем интернет-магазине.

В ассортименте представлены: вентиляторы осевые серии ВО-501 (РОСА), YWF с защитной решеткой, настенной панелью, с фланцами, вентиляторы осевые серии ВО, осевые бытовые вентиляторы.

Если у Вас возникли вопросы по выбору или приобретению продукции - обращайтесь к нашим специалистам. Они помогут определиться и сделать правильный выбор.

ГК РОВЕН - производитель вентиляционного оборудования и сопутствующей продукции.

Работать с нами выгодно и надежно. Мы также готовы помочь с проектированием системы вентиляции.


Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
