Компания РОВЕН предлагает купить смесительный клапан esbe cерии 3f в Казани по выгодной цене. Приглашаем посетить наш офис по адресу: Казань, проспект Победы, 206, подъезд 3, помещение 8, подъезд №3, БЦ "ВИЗИТ". Позвоните по телефону +7 843 237 70 83, наши специалисты ответят на все ваши вопросы.

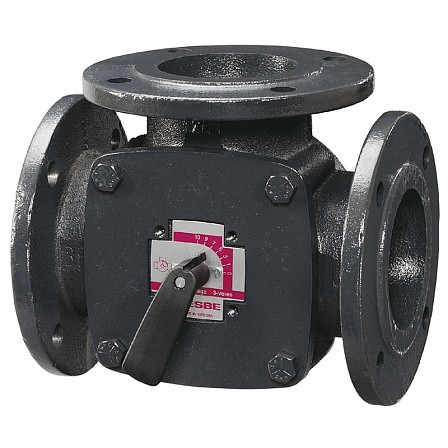

Смесительный клапан Esbe cерии 3F - это 3-ходовые клапаны с подсоединением к фланцу PN6 для смешивания и отвода вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в системах отопления и охлаждения. Серия 3F доступна в типоразмерах DN20-150. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.

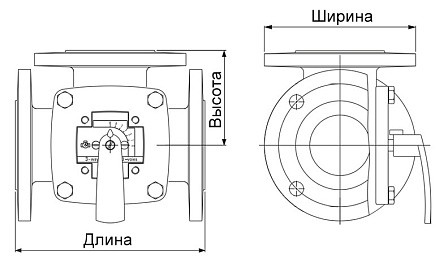

Габаритные и присоединительные размеры

Клапан ESBE чертеж.jpg


Модель

DN

KVS

А

B

C

D

E

F

G

Масса, кг

3F50-60

50

60

98

195

50

92

110

140

4x15

9,1

3F65-90

65

90

100

200

52

95

130

160

4x15

10,0

3F80-150

80

150

100

240

63

106

150

190

4x18

16,2

3F100-225

100

225

132

265

73

116

170

210

4x18

21,0

3F125-280

125

280

150

300

80

123

200

240

8x18

27,0

Технические характеристики

Класс давления

PN 6

Температура теплоносителя, °C

максимальная (постоянно)

минимальная



+110

-10

Макс. дифференциальное падение давления, кПа

DN50, макс.

DN 65-125, макс.



50 кПа

30 кПа

Диапазон Kv/Kv мин

100

Утечка через закрытый клапан, % от потока

1,5

Соединения

фланцевое, в соответствии с: EN 1092-2

Материал

Корпус клапана

Золотник

Втулка

Пластина со шкалой

Уплотнительные прокладки



Литой чугун, EN–JL 1030

Латунь, CW 614N и нержавеющая сталь

Латунь DZR,CW602N

Литой чугун

EPDM
